Aprenda a fazer ECG no WINCARDIO: Leia todos os passos
![wincardio wincardio](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/wincardio.jpg)
Neste artigo descrevemos como configurar o aparelho de eletrocardiograma wincardio da micromed e ainda como executar um exame completo com qualidade.
Instalando o wincardio no computador
Ao receber o aparelho de eletrocardiograma wincardio, basta entrar em contado com nosso suporte para ter acesso ao nosso sistema de telemedicina para baixar o software e podermos fazer a instalação remotamente.
Configurando o wincardio

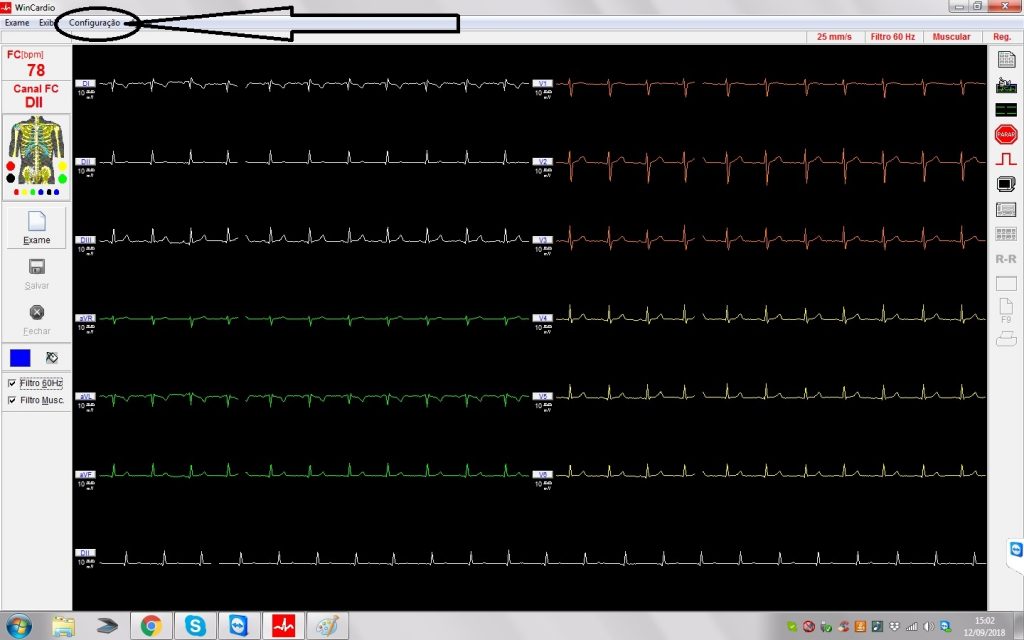

Depois de executar o programa do Wincardio na sua área de trabalho e abrir a tela inicial, o próximo passo é clicar na barra superior em CONFIGURAÇÃO-CONFIGURAÇÕES GERAIS-DADOS DO SERVIÇO e digitar apenas o nome de sua empresa que irá aparecer no registro e dar um clique em Ok.
Os detalhes estão descritos abaixo.
![Tela de registro do ECG do wincardio](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/wincardio-configura%C3%A7%C3%A3o-700x438.jpg)
Configurando o wincardio com dados da sua clínica
Configuração da impressão do traçado para melhorar a qualidade do exame
É necessário ajustar a qualidade do traçado para exportar para uma pasta que você cria na área trabalho nomeada como ELETROCARDIOGRAMAS.
![](https://telemedicinamorsch.com.br/wp-content/uploads/2021/12/orcamento.jpg)
Clique em:
- Configurações,
- Depois configurações gerais,
- Em seguida padrões do sistema
- Ajuste espessura do traçado 3, espessura da grade 2, tipo da grade 2.
Iniciando um exame de ECG novo no wincardio

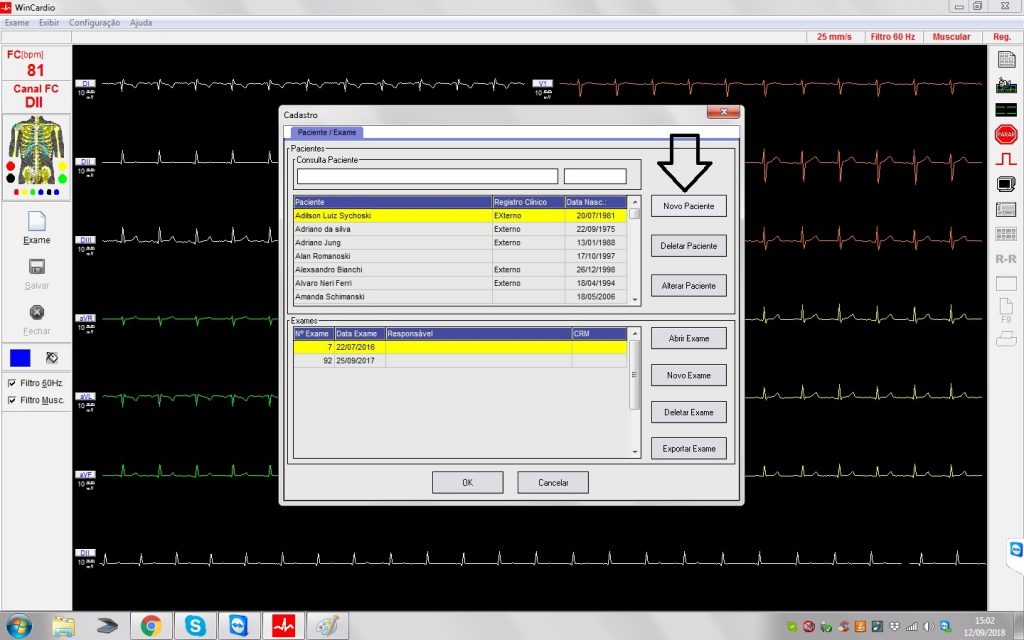

Comece o cadastro do paciente clicando em NOVO exame, conforme demonstrado na seta grande abaixo, depois preencha os dados do paciente.
Abaixo é mostrado na figura com seta no local que deve ser clicado.
![Escolha novo paciente](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/wincardio-novo-paciente-700x438.jpg)
Clique novo paciente para cadastrar e iniciar um eletrocardiograma novo.
Dados obrigatórios no preenchimento do cadastro do paciente.

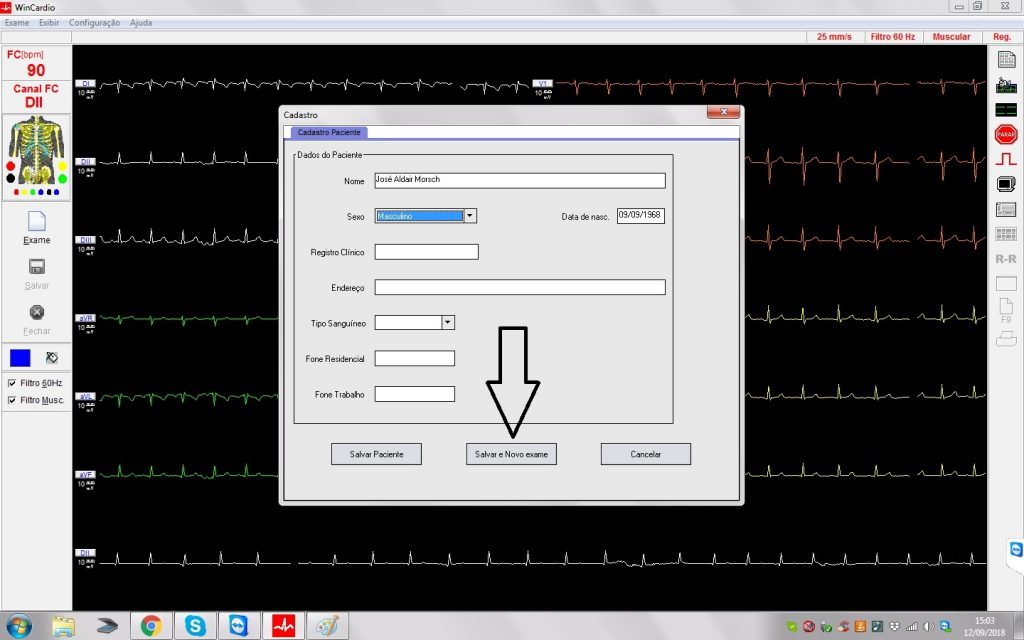

Veja na imagem os dados preenchidos de um paciente fictício para realizar um eletrocardiograma no wincardio.
![Siga com novo exame](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/salvar-e-novo-exame-700x438.jpg)
Preencha os dados do paciente e clique em salvar e novo exame.
Preencha os dados do paciente e clique em salvar e novo exame.
![](https://telemedicinamorsch.com.br/wp-content/uploads/2021/12/teleconsulta1.png)

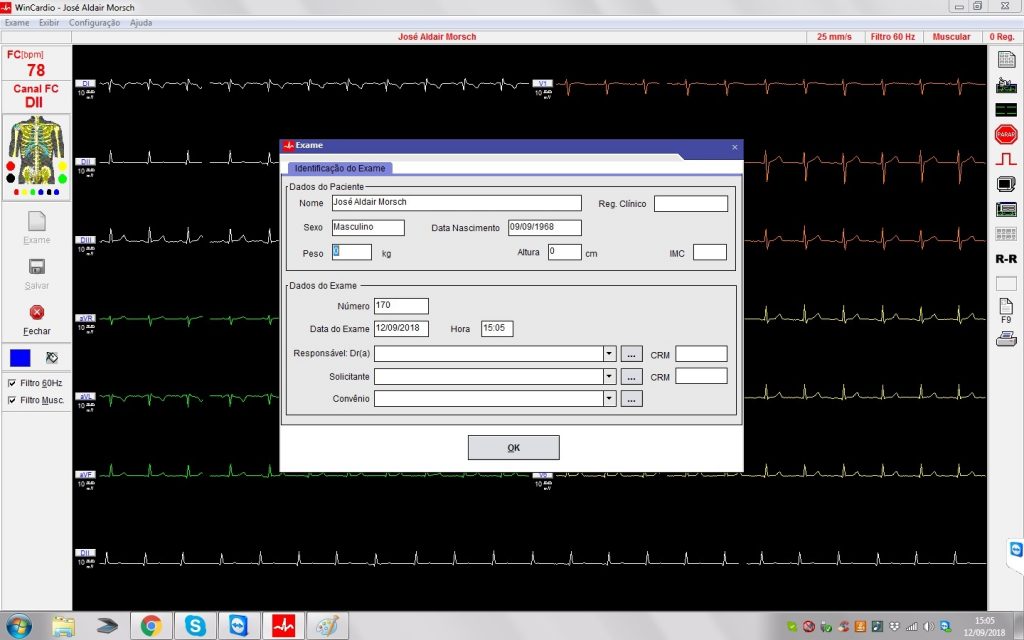

Após ter cadastrado o paciente, clique em SALVAR E NOVO EXAME, assim, irá aparecer uma próxima tela onde não é preenchido nada, apenas clicar em OK.
![Realizando um ECG](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/cadastro-do-paciente-no-wincardio-700x438.jpg)
Cadastro de peso e altura no wincardio
Não me lembro como preparar o paciente para o eletrocardiograma, como é?
Um dos grandes desafios em realizar um eletrocardiograma está no preparo da pele do paciente e a colocação correta dos eletrodos no corpo do paciente.
Pensando nessa dificuldade, criamos uma postagem específica sobre como realizar um eletrocardiograma de qualidade.
Aproveite e baixe essa Posições dos eletrodos de ECG que está em PDF ou simplesmente visualize a imagem abaixo.
![Posição dos eletrodos de ECG no peito do paciente](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/FOTO-DOS-ELETRODOS-2b-1-700x933.jpg)
Posição correta dos eletrodos no peito do paciente
Iniciando um novo exame no wincardio
Depois que clicamos em ok, aparecerá a tela abaixo para iniciar um novo exame.
![Novo exame de ECG do wincardio](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/clicar-em-novo-exame-wincardio-700x438.jpg)
Clique em novo exame
Para iniciar o exame depois do cadastro do paciente, clique em novo exame
O próximo passo é gravar o registro para ser enviado para análise
Nesta figura. a seta indica o local que deve ser clicado para adquirir o registro do Eletrocardiograma que será enviado para o médico e que também será impresso e entregue para o paciente.
![registro no wincardio](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/clicar-em-registrar-ECG-700x438.jpg)
Traçado de ECG no wincardio
Clicar em registrar ECG para adquirir o registro que será enviado para interpretação.
Exportando o arquivo de ECG
Na seta do lado direito da figura é mostrado o local que deve ser clicado depois que registrou o Eletrocardiograma no Wincardio.
![registro de ecg no wincardio](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/local-para-buscar-o-registro-do-ecg-no-wincardio-700x438.jpg)
Como exportar o registro de ECG
Clicar no local indicado pela seta para buscar o registro que será enviado para interpretação.
![](https://telemedicinamorsch.com.br/wp-content/uploads/2021/12/b2.png)
Este botão abre o local dos registros que serão escolhidos para serem enviados para análise e também impressos para o paciente.

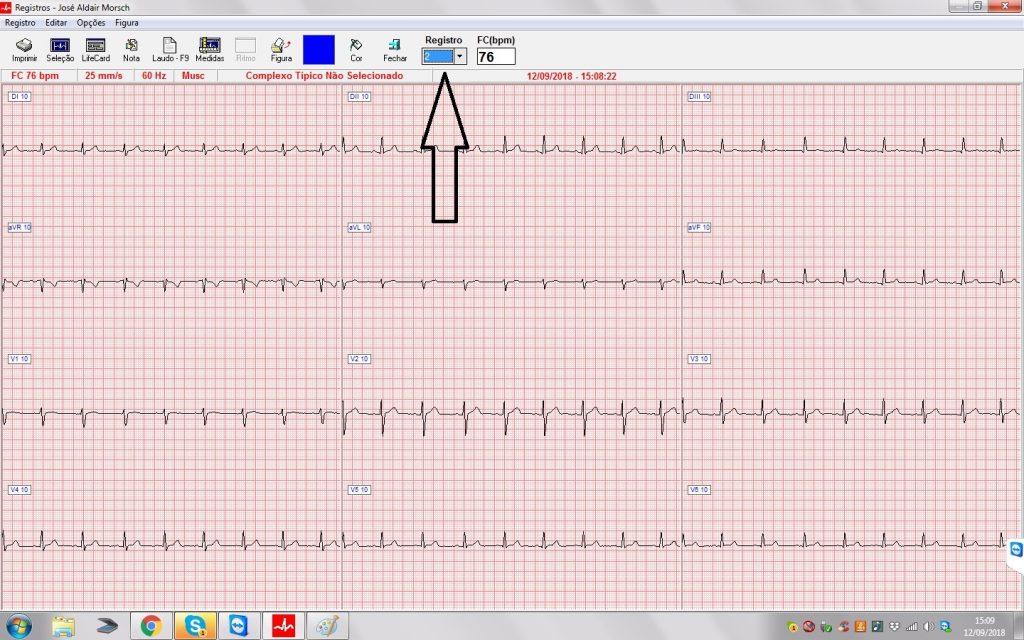

A seta mostra onde busca o melhor registro feito, sem interferências para ser enviado para análise e para ser impresso para o paciente.
![escolha dos registros de ecg do wincardio](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/escolha-dos-registros-de-ecg-no-wincardio-700x438.jpg)
Escolha o melhor registro, sem interferências
Nesta tela abaixo a seta indica o local que deve ser inicialmente clicado para enviar o registro para uma pasta criada na área de trabalho que você deve criar com o nome de ELETROCARDIOGRAMAS.
![exportar figura de ECG](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/Exportar-figura-no-wincardio-700x438.jpg)
Local para clicar e exportar figura para a área de trabalho
É nesta pasta da área de trabalho que iremos buscar os registros para serem enviados pelo site para serem analisados pelo Cardiologista.
![Salvar ecg](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/escolha-a-pasta-ELETROCARDIOGRAMA-que-deve-ser-criada-na-%C3%A3rea-de-trabalho-700x438.jpg)
Escolhendo a pasta ELETROCARDIOGRAMA que foi criada na área de trabalho.
Depois de ter clicado em salvar figura na área de trabalho e depois fechar na tela anterior, o sistema Wincardio volta para essa tela onde a seta demonstra o local a ser clicado para salvar o exame e logo abaixo a tecla fechar.
![Salve e feche o exame](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/salvar-e-depois-fechar-o-exame-no-wincardio-700x438.jpg)
Finalizando o exame de eletrocardiograma
A seta mostra onde clicar para salvar e fechar o exame no wincardio
Enviando os registros do wincardio para a Telemedicina Morsch
Terminado esses passos, o Wincardio já está disponível para realização de um novo exame.
O passo seguinte é acessar a plataforma da Telemedicina Morsch, escolher na aba cínica e digitar seu e-mail e senha.
Com isso você acessará o sistema do site que envia o registro para análise.
![Logando na telemedicina](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/winardio-700x394.jpg)
Área para logar no sistema
Os passos para envio dos registros pela plataforma do site estão disponíveis aqui nesta postagem do blog, basta acessar e estudar os passos.
De forma rápida, deixo algumas informações aqui para auxiliar no envio dos ecg do wincardio.
Passos para enviar o ECG do wincardio na Plataforma de Telemedicina
Após logar no sistema de Telemedicina, aparecerá a área de trabalho da figura abaixo.
Inicie o envio do exame clicando em enviar exame.
![Enviar exame na telemedicina](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/wincardio-1-700x394.jpg)
Clique em enviar exame
Ao clicar em enviar exame, abrirá uma tela para cadastro do paciente na Plataforma de Telemedicina.
![cadastro do paciente](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/Digitar-o-nome-do-paciente-do-wincardio-700x438.jpg)
Digitar o nome do paciente, se não aparecer, cadastrar
Esse processo é importante para manter todos os exames centralizados em nuvem para guardar em segurança e fazer comparativos anuais.
Se ao digitar o nome do paciente, não aparecer na lista, basta preencher o cadastro de novo paciente conforme a figura abaixo e depois salvar.
![Dados do paciente](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/cadastro-paciente-do-wincardio-700x438.jpg)
Valorize os pequenos detalhes nos dados do paciente
Cadastrando um paciente na plataforma de Telemedicina
Escolhendo a especialidade para enviar o eletrocardiograma do wincardio
Na tela abaixo é possível confirmar o local para escolher a especialidade, neste caso, devemos escolher o ELETROCARDIOGRAMA, conforme a seta.
![eletrocardiograma do wincardio](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/escolher-especialidade-ELETROCARDIOGRAMA-do-wincardio-700x438.jpg)
Escolha ELETROCARDIOGRAMA para enviar o ECG do wincardio
Na próxima figura você deve clicar em CLIQUE AQUI PARA SELECIONAR. Este botão vai buscar o ecg na pasta ELETROCARDIOGRAMA da área de trabalho.
![Anexar ECG](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/clicar-para-escolher-o-ecg-do-wincardio-na-pasta-ELETROCARDIOGRAMA-700x438.jpg)
Buscando o ecg do wincardio na pasta ELETROCARDIOGRAMA da área de trabalho.
Ao clicar em selecionar, conforme a imagem acima, irá aparecer o local para buscar o registro do ecg do wincardio na área de trabalho, conforme a figura abaixo.
![](https://telemedicinamorsch.com.br/wp-content/uploads/2020/10/como_implantar_laudos-1.png)
![Escolhendo a pasta de ecg](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/escolha-o-registro-com-o-nome-do-paciente-dentro-da-pasta-ELETROCARDIOGRAMA-do-wincardio-na-%C3%A1rea-de-trabalho-700x438.jpg)
Escolha a pasta de ECG na área de trabalho
Escolha o registro de ecg do wincardio na pasta ELETROCARDIOGRAMA na área de trabalho
Interpretação do ecg do wincardio na Telemedicina
Em 30 minutos os cardiologistas da Telemedicina Morsch irão interpretar e liberar o laudo médico assinado digitalmente para o cliente imprimir e entregar para o paciente.
![Buscar ecg na telemedicina](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/winardio-1-700x394.jpg)
Local para buscar o laudo do ecg feito no wincardio
Na figura abaixo eu mostro onde deve ser clicado na área de trabalho para buscar o resultado do eletrocardiograma.
Ao clicar em ver todos os exames, aparecerá a lista de todos os exames enviados até o momento e a situação em que se encontram na fila.
![Lista de exames](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/winardio-2-700x394.jpg)
Lista dos laudos para imprimir
Poderão estar nas seguintes situações:
- Aguardando
- Sendo laudado
- Laudado
- Recusado com orientação
Na próxima figura é mostrado na seta o local em que deve ser clicado para imprimir o laudo do ecg do wincardio enviado para ser laudado na Telemedicina Morsch.
![imprimir ecg](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/winardio-4-700x394.jpg)
Local para impressão do laudo
Ao clicar em imprimir, o sistema vai gerar o formato de laudo de ecg demonstrado na figura abaixo.
![laudo de ecg na telemedicina](https://telemedicinamorsch.com.br/wp-content/uploads/2013/10/winardio-5-700x394.jpg)
Modelo do laudo de ecg para impressão ou salvar no seu computador.
Escolha a sua impressora configurada no seu computador ou salve em pdf em qualquer pasta em seu computador.
Caso não consiga entender o funcionamento do sistema, entre em contato diretamente com nosso suporte pelo whatsapp disponível aqui nessa página do nosso blog.
Eletrocardiograma alterado, o que fazer?
Para auxiliar os médicos em geral na interpretação de eletrocardiogramas alterados, criamos um manual de conduta disponível para baixar gratuitamente neste link abaixo.
É sem dúvida o melhor material disponível nesse segmento, líder em downloads em todos os aspectos, aproveite para baixar também o seu!
Se ainda não é nosso cliente e tem serviço de eletrocardiograma em sua clínica, aproveite para fazer um teste conosco, verá que a qualidade e rapidez são os pontos principais de nosso serviço.
