Curso prático de ecg no eletrocardiógrafo ECGPC da TEB

Por Dr. José Aldair Morsch, 9 de fevereiro de 2015
Eletrocardiograma com arritmia

Neste artigo você aprenderá como realizar um eletrocardiograma com o curso prático de ecg no eletrocardiógrafo ECGPC da TEB.

Descrevemos um roteiro que vai desde a instalação do programa até a execução final do exame.

Execução de um exame de eletrocardiograma no eletrocardiógrafo ECGPC da TEB

aparelho de ecg teb

Curso prático de ECG – Instalando o software do eletrocardiógrafo ECGPC da TEB

Inicie o procedimento instalando o software do aparelho usando o CD de instalação que o acompanha.

Caso tenha perdido, disponibilizamos na nossa plataforma de telemedicina um link que pode ser baixado para fazer a instalação. solicite apoio ao nosso suporte caso necessite.

Solicite um orçamento

Configuração do ECGPC da TEB

Após ter concluído a instalação do programa ECGPC da TEB no seu computador, é o momento de configurá-lo para uma ótima apresentação do seu serviço no momento que for entregar o exame de ecg para o paciente.

Área de trabalho onde usa a aba configurar marcada com a seta

exame de ecg no ecgpc da teb

configurando o software da TEB

Preenchendo o cabeçalho da sua empresa

Depois de executar o programa ECGPC na sua área de trabalho e abrir a tela inicial, o próximo passo é clicar na barra superior esquerda em CONFIGURAÇÕES e em seguida INSTITUCIONAL e digitar o nome de sua empresa, escolher o logotipo que irá aparecer no registro e dar um clique em Ok.

Cadastrando seu primeiro paciente no software

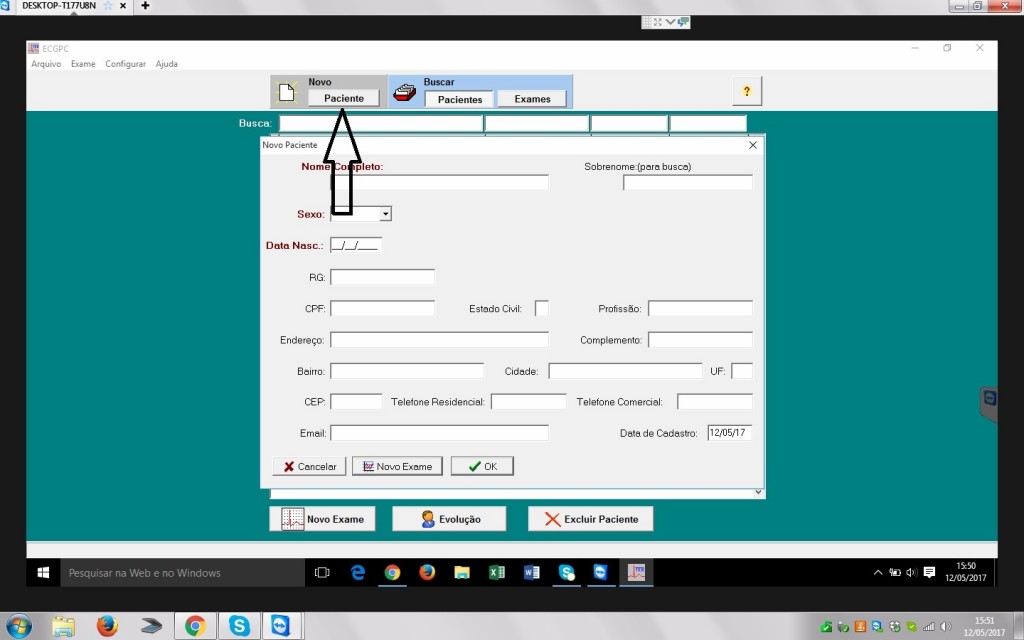

Neste curso prático de ECG, comece o cadastro clicando em NOVO PACIENTE, digite o nome, data de nascimento e NOVO EXAME, conforme demonstrado abaixo.



Curso prático de ECG – Cadastrando o paciente e iniciando novo exame

curso prático de ECG

Local para cadastrar novo paciente

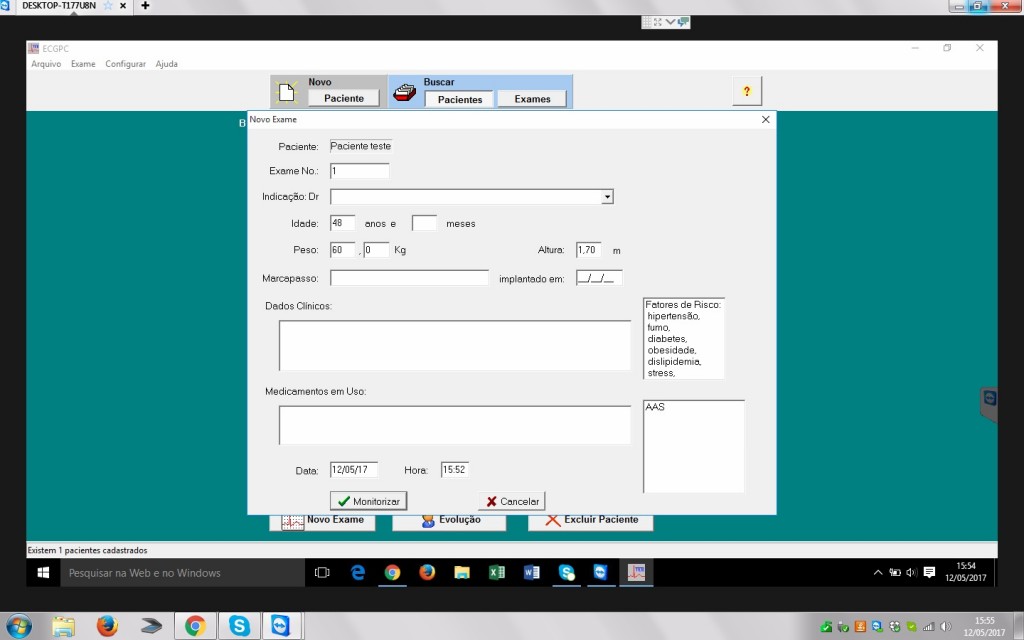

Após ter clicado em  NOVO EXAME, irá aparecer essa próxima tela onde devemos preencher os dados clínicos do paciente para depois clicar em MONITORIZAÇÃO para ver o traçado que será registrado.

curso prático de ECG

Preencher os dados clínicos

Iniciei o exame e estou com dúvidas de coloquei os eletrodos corretamente

É natural para iniciantes sentirem insegurança para preparar e realizar o exame de eletrocardiograma de forma correta. Sempre é bom revisar todos os passos para executar um exame de qualidade.

Abaixo você pode revisar no seu curso prático de ECG se está colocando os eletrodos na posição correta ao realizar o exame.

CLIQUE AQUI E REVISE COMO COLOCAR OS ELETRODOS NO PACIENTE

Curso prático de ECG – Clique em monitorização para ver a qualidade do traçado

curso prático de ECG

Observe se o traçado está com qualidade para iniciar a monitorização

Observe o aviso em vermelho no canto superior esquerdo que indica qual eletrodo não está bem posicionado antes de efetuar o registro.

Neste caso, revise a posição dos mesmos antes de registrar o exame.

Curso prático de ECG – Registrando o primeiro exame de Eletrocardiograma

curso prático de ECG

Observe se o traçado está com qualidade para iniciar a monitorização

O próximo passo é gravar o registro para ser enviado para análise. Nesta figura, observe no canto inferior esquerdo em amarelo o icone registrar.

Neste local que deve ser clicado para adquirir o registro do exame de ECG que será enviado para o médico e que também será impresso e entregue para o paciente.

Curso prático de ECG – Como exportar o exame de ecg?

No momento que registrou o exame de ECG, a próxima janela que irá aparecer mostra uma opção chamada SALVAR IMAGEM que deve ser clicada.

Este botão disponibiliza o envio do registro para a área de trabalho no formato  JPEG.

Este arquivo criado na área de trabalho será  enviados para análise pelo site e também pode ser impresso para o paciente.

Enviando o registro para a área de trabalho

curso prático de ECG

Salvar imagem em jpeg

Esta janela aparece depois de clicar em JPEG, onde você escolhe qual pasta na área de trabalho do seu computador irá ser guardado o exame para envio no site ou ser impresso para o paciente.

Finalizando o eletrocardiograma

curso prático de ECG

Área de trabalho com pasta nomeada ecg

Terminado o envio do registro para a área de trabalho, basta clicar em ENCERRAR para finalizar o exame.


 Observe a pasta criada com nome ELETROCARDIOGRAMA na área de trabalho
curso prático de ECG

Pasta criada na área de trabalho com nome ELETROCARDIOGRAMA

Depois de ter clicado em ENCERRAR na tela anterior, o sistema volta para essa tela onde mostra a mensagem quer finalizar?. Neste caso, basta clicar em SIM e finalizar o exame.

Terminado esses passos, o exame foi finalizado com sucesso e o registro está pronto para ser enviado para ser analisado.

O passo seguinte é acessar o site Telemedicina Morsch clicar na aba cínica e digitar seu e-mail e senha.

Com isso você acessará o sistema do site que envia o registro para análise.

Conforme a resolução do seu computador, é necessário usar a tecla ALT + F4 para sair do programa ECGPC e dar continuidade no envio do registro para o sistema de Telemedicina.

Para complementar esse curso prático de ECG, siga os passos para envio dos registros pela plataforma do site estão disponíveis aqui neste postagem do nosso blog onde é possível acessar e estudar.

Caso não consiga entender o funcionamento, entre em contato diretamente com nosso suporte responsável pelo e-mail [email protected] ou por skype clinicamorsch que será prontamente atendido.

Recebi o resultado do exame de ecg, e agora?

O laudo emitido pelo cardiologista na plataforma de telemedicina descreve a atividade elétrica cardíaca, suas variantes e conclui com uma série de possibilidades de alterações.

Este curso prático de ECG é específico para os clientes que receberam o aparelho de ecg da TEB em comodato.

Se você possui outra marca, pesquise no nosso blog as orientações para outras marcas de aparelhos de eletrocardiogramas.
